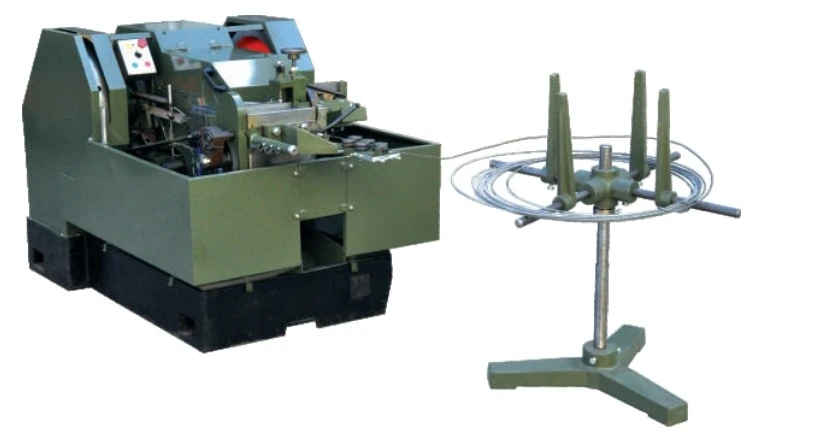

เครื่องรีดเย็นสำหรับการผลิตหมุดย้ำและสกรูขนาดเล็ก

เครื่องรัดหัวเย็นแบบสกรูขนาดเล็กนี้รวมการป้อนลวดอัตโนมัติเต็มรูปแบบ การยืดที่แม่นยำ การตัดความยาวคงที่ การประมวลผลก่อนการขึ้นรูป และการกำหนดรูปร่างหัวเย็นที่แม่นยำเพียงครั้งเดียวพร้อมการคายประจุอัตโนมัติ

โครงสร้างการขึ้นรูปแบบมืออาชีพช่วยแก้ปัญหาปัญหาทั่วไปในอุตสาหกรรมของอุปกรณ์แบบดั้งเดิมได้อย่างสมบูรณ์แบบ รวมถึงความทนทานต่อมิติขนาดใหญ่ ข้อบกพร่องของรอยแตกร้าวขนาดเล็ก ผลผลิตผลิตภัณฑ์สำเร็จรูปต่ำ และการทำงานที่ซับซ้อนในการผลิตตัวยึดขนาดเล็ก

เนื่องจากเป็นเครื่องจักรผลิตหมุดย้ำและสกรูขนาดเล็กที่เชื่อถือได้ จึงถูกนำมาใช้กันอย่างแพร่หลายสำหรับการผลิตชุดอุปกรณ์สำหรับตัวยึดขนาดเล็กต่างๆ และกลายเป็นอุปกรณ์มาตรฐานที่ต้องการสำหรับโรงงานตัวยึดมืออาชีพที่เน้นไปที่การผลิตสกรูและหมุดย้ำขนาดเล็ก

พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์

พารามิเตอร์ทั้งหมดได้รับการปรับเทียบสำหรับการผลิตหมุดย้ำและสกรูขนาดเล็ก โดยปรับให้เข้ากับการผลิตที่มีความแม่นยำของตัวยึดขนาดเล็กได้อย่างเต็มที่

คำแนะนำการใช้ผลิตภัณฑ์ฉบับสมบูรณ์

ด้านล่างนี้คือคำแนะนำการใช้งานมาตรฐานอย่างเป็นทางการสำหรับเครื่อง YWC Cold Heading Machine สำหรับการผลิตหมุดย้ำและสกรูขนาดเล็ก คู่มือการใช้งานฉบับสมบูรณ์นี้ครอบคลุมถึงการตรวจสอบก่อนการปฏิบัติงาน การดีบักพารามิเตอร์อัจฉริยะ ขั้นตอนการผลิตอย่างเป็นทางการ การประมวลผลการปิดระบบที่ได้มาตรฐาน และข้อกำหนดด้านความปลอดภัยรายวัน ทำให้ผู้ใช้สามารถผลิตไมโครสปริงเกอร์ที่ได้มาตรฐาน ปลอดภัย และมีประสิทธิภาพสูงด้วยเครื่องขึ้นรูปหมุดย้ำอัตโนมัตินี้

1. การตรวจสอบและเตรียมการก่อนการปฏิบัติงาน

ก่อนที่จะเริ่มใช้เครื่องหัวเย็น YWC สำหรับการผลิตหมุดย้ำและสกรูขนาดเล็ก ให้ทำการตรวจสอบก่อนการปฏิบัติงานอย่างครอบคลุมเพื่อหลีกเลี่ยงความล้มเหลวของอุปกรณ์และผลิตภัณฑ์ตัวยึดไมโครที่มีข้อบกพร่อง:

การตรวจสอบกลไก: ตรวจสอบว่าโบลต์ตัวถัง แม่พิมพ์ ชิ้นส่วนเกียร์ และล้อป้อนหลวมหรือสึกหรอหรือไม่ ตรวจสอบให้แน่ใจว่าแม่พิมพ์ขึ้นรูปสำหรับสกรูและหมุดย้ำขนาดเล็กได้รับการติดตั้งอย่างแน่นหนาโดยไม่มีการชดเชย ทำความสะอาดเศษเหล็กและของกระจุกกระจิกภายในช่องขึ้นรูปเพื่อรับประกันความแม่นยำในการขึ้นรูปด้วยไมโครสปริง

การตรวจสอบน้ำมันและวงจร: ตรวจสอบปริมาณน้ำมันหล่อลื่นและน้ำมันไฮดรอลิกเพื่อให้แน่ใจว่ามีปริมาณน้ำมันเพียงพอ ตรวจสอบการเชื่อมต่อวงจรเพื่อความปลอดภัยและไม่มีการเชื่อมต่อเสมือน ยืนยันว่าระบบทำความเย็นทำงานได้ตามปกติเพื่อป้องกันความร้อนสูงเกินไประหว่างการทำงานต่อเนื่องความเร็วสูง

การตรวจสอบการจับคู่วัสดุและแม่พิมพ์: เลือกแม่พิมพ์ที่ตรงกันตามขนาดของหมุดย้ำและสกรูขนาดเล็กที่ผลิต ยืนยันว่าเส้นผ่านศูนย์กลางของลวดวัตถุดิบตรงกับข้อกำหนดของอุปกรณ์ หลีกเลี่ยงการใช้วัสดุที่ไม่ตรงกันเพื่อป้องกันความเสียหายของแม่พิมพ์และการเสียรูปของผลิตภัณฑ์

การตรวจสอบระดับอุปกรณ์: ตรวจสอบว่าวางเครื่องจักรในแนวนอนและยึดอย่างมั่นคงเพื่อป้องกันการเบี่ยงเบนของแรงสั่นสะเทือนในระหว่างการมุ่งหน้าเย็นด้วยความเร็วสูง ซึ่งส่งผลต่อความแม่นยำของหมุดย้ำขนาดเล็กและสกรูขนาดเล็ก

2. การตั้งค่าพารามิเตอร์อุปกรณ์และการดีบัก

เครื่องจักรผลิตสกรูขนาดเล็กนี้มาพร้อมกับระบบควบคุม PLC อัจฉริยะ YWC รองรับการปรับพารามิเตอร์ที่แม่นยำและยืดหยุ่น ปรับให้เข้ากับขนาดและประเภทวัสดุของหมุดย้ำและสกรูขนาดเล็กได้อย่างสมบูรณ์แบบ:

เปิดพลังงานของอุปกรณ์ เข้าสู่อินเทอร์เฟซการควบคุม PLC และเลือกโหมดการผลิตที่เกี่ยวข้อง: โหมดการขึ้นรูปหมุดย้ำหรือโหมดการขึ้นรูปสกรูขนาดเล็ก

ตั้งค่าพารามิเตอร์การผลิต รวมถึงความยาวการป้อน ระยะชักของการตัด ความดันในการป้อนเย็น และความเร็วในการผลิตตามข้อกำหนดของผลิตภัณฑ์ สำหรับหมุดย้ำขนาดเล็กและสกรูขนาดเล็กพิเศษ ให้ลดความเร็วในการทำงานอย่างเหมาะสมเพื่อให้มั่นใจในการขึ้นรูปที่แม่นยำ

หลังจากตั้งค่าพารามิเตอร์แล้ว ให้บันทึกข้อมูล ระบบรองรับหน่วยความจำพารามิเตอร์แบบหลายกลุ่ม ซึ่งสามารถเรียกได้โดยตรงสำหรับการผลิตซ้ำที่มีข้อกำหนดเดียวกัน ซึ่งช่วยปรับปรุงประสิทธิภาพการดีบักได้อย่างมาก

ดำเนินการดีบักการจ็อกกิ้งแบบไม่โหลด 3-5 ครั้งเพื่อยืนยันว่าอุปกรณ์ทำงานได้อย่างราบรื่นโดยไม่มีการติดขัด เสียงผิดปกติ หรือการชนกันของดาย

3. ขั้นตอนการดำเนินการผลิตอย่างเป็นทางการ

ปฏิบัติตามขั้นตอนการทำงานที่ได้มาตรฐานต่อไปนี้สำหรับการผลิตหมุดย้ำและสกรูขนาดเล็กในปริมาณที่เสถียรด้วยอุปกรณ์หัวเย็นที่มีความแม่นยำสูงของ YWC เพื่อให้มั่นใจถึงความแม่นยำของผลิตภัณฑ์ที่สม่ำเสมอและให้ผลผลิตสูง:

การทดสอบการทำงานขณะไม่มีโหลด: หลังจากการดีบัก ให้เริ่มโหมดการทำงานอัตโนมัติขณะไม่โหลด ปล่อยให้เครื่องทำงานอย่างเสถียรเป็นเวลา 5 นาที สังเกตการประสานงานของการป้อน การตัด และการมุ่งหน้าไป และยืนยันว่าไม่มีความล้มเหลวที่ผิดปกติ

ตัวอย่างการผลิตทดลอง: ใส่วัตถุดิบเพื่อทดลองผลิตตัวอย่าง 10-20 ตัวอย่าง ตรวจสอบรูปร่างของหัวรีเวท ความเรียบของหัวสกรู ความทนทานต่อขนาด และการตกแต่งพื้นผิว ปรับพารามิเตอร์อย่างละเอียดเล็กน้อยหากมีการเบี่ยงเบนเล็กน้อยจนกว่าตัวอย่างจะตรงตามมาตรฐานอย่างสมบูรณ์

การผลิตจำนวนมากอย่างเป็นทางการ: หลังจากตัวอย่างผ่านการรับรองแล้ว ให้เริ่มการผลิตเป็นชุดอัตโนมัติอย่างเป็นทางการ อุปกรณ์นี้จะทำการยืดสายไฟ การตัดตามความยาวคงที่ การขึ้นรูปหัวเย็นเพียงครั้งเดียว และการปล่อยผลิตภัณฑ์สำเร็จรูปโดยอัตโนมัติ

การตรวจสอบการผลิตแบบเรียลไทม์: ในระหว่างการผลิตอย่างต่อเนื่อง ให้ตรวจสอบคุณภาพผลิตภัณฑ์สำเร็จรูปอย่างสม่ำเสมอทุกๆ 10 นาที สังเกตสถานะการทำงานของอุปกรณ์เพื่อให้แน่ใจว่าการป้อนมีเสถียรภาพและการขึ้นรูปที่แม่นยำ หลีกเลี่ยงผลิตภัณฑ์ที่มีข้อบกพร่องแบบแบตช์

4. การปิดระบบหลังการผลิตและการดำเนินการทำความสะอาด

การทำความสะอาดการปิดเครื่องตามมาตรฐานและการบำรุงรักษารายวันถือเป็นสิ่งสำคัญในการรักษาเสถียรภาพในการทำงานและยืดอายุการใช้งานของ YWC Cold Heading Machine สำหรับการผลิตหมุดย้ำและสกรูขนาดเล็ก เพื่อให้มั่นใจถึงความแม่นยำที่มั่นคงในระยะยาวของการขึ้นรูปไมโครสปริง:

หยุดระบบป้อนก่อน จากนั้นให้อุปกรณ์ทำงานต่อไปอีก 2-3 นาทีเพื่อระบายวัตถุดิบและเศษซากที่ตกค้างภายในเครื่องออกจนหมด

ตัดพลังงานของอุปกรณ์และแหล่งอากาศ ทำความสะอาดช่องแม่พิมพ์ที่ขึ้นรูป ช่องป้อน และช่องจ่ายอากาศอย่างละเอียดเพื่อขจัดเศษเหล็กที่สะสมอยู่ ป้องกันการสึกหรอของแม่พิมพ์ที่ส่งผลต่อความแม่นยำในการใช้งานครั้งต่อไป

หล่อลื่นแบริ่งเกียร์ รางนำ และชิ้นส่วนที่เคลื่อนไหว เพื่อให้มั่นใจว่าการทำงานเชิงกลมีความยืดหยุ่นสำหรับการผลิตครั้งต่อไป

จัดเตรียมสถานที่ผลิต ปิดบังฝุ่นของอุปกรณ์หากปิดเครื่องเป็นเวลานาน และจัดทำบันทึกการปฏิบัติงานประจำวันให้ครบถ้วน

5. ข้อควรระวังและข้อกำหนดในการใช้งานรายวัน

ผู้ปฏิบัติงานที่ได้รับการฝึกอบรมอย่างมืออาชีพจำเป็นสำหรับการใช้งานอุปกรณ์ ห้ามมิให้ผู้ที่ไม่ใช่มืออาชีพปรับพารามิเตอร์หรือถอดแยกชิ้นส่วนเครื่องโดยพลการ

ห้ามมิให้ใส่มือหรือเครื่องมือเข้าไปในพื้นที่ทำงานของแม่พิมพ์ระหว่างการทำงานของอุปกรณ์โดยเด็ดขาด เพื่อหลีกเลี่ยงอุบัติเหตุด้านความปลอดภัยทางกล

อย่าโอเวอร์โหลดเครื่องเป็นเวลานาน ลดความเร็วอย่างเหมาะสมในการผลิตหมุดย้ำขนาดเล็กพิเศษและสกรูแบบบางเพื่อให้มั่นใจในคุณภาพการขึ้นรูปที่มั่นคง

ในกรณีที่วัสดุติดขัด เสียงผิดปกติ หรืออุปกรณ์ขัดข้องในระหว่างการผลิต ให้กดปุ่มหยุดฉุกเฉินทันที ตัดแหล่งจ่ายไฟเพื่อแก้ไขปัญหา และห้ามไม่ให้สตาร์ทเครื่อง

ตรวจสอบระดับการสึกหรอของแม่พิมพ์เป็นประจำทุกสัปดาห์ เปลี่ยนแม่พิมพ์ที่สึกหรอทันเวลาเพื่อให้แน่ใจว่าหมุดย้ำและสกรูขนาดเล็กมีความแม่นยำ

ข้อดีของผลิตภัณฑ์หลัก

มืออาชีพสำหรับการผลิตหมุดย้ำและสกรูขนาดเล็ก: เครื่องรีดเย็น YWC นี้ใช้การออกแบบที่ได้รับการปรับให้เหมาะสมสำหรับการขึ้นรูปไมโครโดยเฉพาะ ปรับแต่งเป็นพิเศษสำหรับการผลิตตัวยึดขนาดเล็ก ช่วยแก้ปัญหาความไม่แน่นอนด้านความแม่นยำ ข้อบกพร่องของเสี้ยนและรอยร้าวของเครื่องหัวเย็นอเนกประสงค์ในการประมวลผลหมุดย้ำขนาดเล็กและสกรูขนาดเล็กได้อย่างมีประสิทธิภาพ ช่วยให้บรรลุการผลิตที่ตรงเป้าหมายอย่างมืออาชีพ

ใช้งานง่ายและเกณฑ์การฝึกอบรมต่ำ: เครื่องขึ้นรูปหมุดย้ำอัตโนมัติมาพร้อมกับการตั้งค่าพารามิเตอร์อัจฉริยะแบบปุ่มเดียว พร้อมสูตรการผลิตระดับมืออาชีพที่ตั้งไว้ล่วงหน้าสำหรับหมุดย้ำและสกรูขนาดเล็ก ตรรกะการปฏิบัติงานแบบมีมนุษยธรรมช่วยลดเกณฑ์การปฏิบัติงานได้อย่างมาก ช่วยให้พนักงานใหม่เชี่ยวชาญการปฏิบัติงานที่มีทักษะในระยะเวลาอันสั้น และประหยัดค่าใช้จ่ายในการฝึกอบรมแรงงานขององค์กร

ความแม่นยำในการขึ้นรูประดับไมโครสูงเป็นพิเศษ: เมื่อจับคู่กับชุดแม่พิมพ์แบบกำหนดเองที่มีความแม่นยำสูงและระบบส่งกำลังแบบซิงโครนัสที่มีเสถียรภาพ เครื่องยึดหัวสกรูขนาดเล็กแบบเย็นนี้รับประกันว่าจะมีเสี้ยนเป็นศูนย์ การเสียรูปเป็นศูนย์ และความสม่ำเสมอของมิติที่สม่ำเสมอสำหรับหมุดย้ำขนาดเล็กและสกรูขนาดเล็ก อัตราที่ผ่านการรับรองของผลิตภัณฑ์สำเร็จรูปมีเสถียรภาพถึง 99.7% ตรงตามข้อกำหนดการผลิตที่มีความแม่นยำมาตรฐานสูง

การทำงานต่อเนื่อง 24 ชม. ที่เสถียร: โครงสร้างการป้อนและการยืดผมป้องกันการรบกวนที่ได้รับการปรับให้เหมาะสมที่สุดถูกนำมาใช้กับเครื่องจักรผลิตสกรูขนาดเล็กนี้ ซึ่งสามารถปรับให้เข้ากับการผลิตชุดตัวยึดขนาดเล็กได้อย่างต่อเนื่องในระยะยาว มีอัตราความล้มเหลวต่ำมากและมีประสิทธิภาพการผลิตสูงอย่างต่อเนื่อง เหมาะสำหรับสถานการณ์การผลิตทางอุตสาหกรรมในโรงงานที่มีความเข้มข้นสูง

ความเข้ากันได้อเนกประสงค์แบบหลายวัสดุ: เครื่องขึ้นรูปแบบเย็น YWC นี้รองรับการขึ้นรูปเย็นของวัสดุโลหะหลายชนิด รวมถึงเหล็ก เหล็กกล้าคาร์บอน ทองแดง อลูมิเนียม และสแตนเลส สามารถสลับระหว่างการผลิตวัสดุต่างๆ ได้อย่างอิสระ ตอบสนองความต้องการการผลิตที่หลากหลายสำหรับหมุดย้ำและสกรูขนาดเล็กต่างๆ

การบำรุงรักษาต่ำและประสิทธิภาพด้านต้นทุนสูง: นำการออกแบบโครงสร้างแบบแยกส่วนมาใช้ อุปกรณ์หัวเย็นที่มีความแม่นยำสูงสะดวกสำหรับการทำความสะอาดรายวัน การเปลี่ยนแม่พิมพ์ และการบำรุงรักษาตามปกติ ส่วนประกอบหลักมีอายุการใช้งานยาวนาน ช่วยลดต้นทุนการบำรุงรักษารายวันและต้นทุนการดำเนินงานโดยรวมสำหรับโรงงานตัวยึดได้อย่างมีประสิทธิภาพ

ช่วงการผลิตที่ใช้งานได้

เครื่องตอกหมุดแบบเย็นของ YWC สำหรับการผลิตหมุดย้ำและสกรูขนาดเล็ก สามารถนำไปใช้ในการผลิตได้อย่างกว้างขวาง ครอบคลุมการผลิตจำนวนมากของผลิตภัณฑ์ตัวยึดขนาดเล็กหลายชนิด: หมุดย้ำแข็ง หมุดย้ำกลวง หมุดย้ำกึ่งท่อ หมุดทองแดง หมุดอลูมิเนียม สกรูเกลียวปล่อยขนาดเล็ก M1-M6 สกรูขนาดเล็กที่มีความแม่นยำทางอิเล็กทรอนิกส์ และตัวยึดฮาร์ดแวร์ขนาดเล็ก

เครื่องทำหมุดย้ำและสกรูขนาดเล็กแบบมืออาชีพนี้ใช้กันอย่างแพร่หลายในฮาร์ดแวร์อิเล็กทรอนิกส์ อุปกรณ์ไฟฟ้า ฮาร์ดแวร์ของเล่น เครื่องจักรที่มีความแม่นยำ และโรงงานแปรรูปสปริงขนาดเล็กระดับมืออาชีพ
